Ventilation industrielle en traitement de surface
Dans un atelier de traitement de surface, la ventilation industrielle doit répondre à des contraintes spécifiques. Les bains et les procédés utilisés peuvent notamment émettre des gaz et vapeurs, des brouillards acides ou alcalins, des aérosols contenant des composés métalliques, de la vapeur d’eau ou, dans certaines configurations, de l’hydrogène. Ces émissions sont aussi agressives pour les gaines, les pièces de captage et les ventilateurs.
Dans ce contexte, le choix d’un ventilateur industriel ne suffit pas. La captation, le réseau, les gaines de ventilation industrielle, les matériaux, la gestion des condensats, l’accessibilité et la maintenance doivent être pensés comme un ensemble.
Ainsi, une installation adaptée à un atelier ne le sera pas forcément à un autre. Le projet doit partir du process réel et des contraintes d’exploitation : produits et concentrations, température des bains, agitation, dimensions des cuves, cadence, déplacements des pièces, équipements de traitement d’air et évolutions prévisibles.
Voici les principaux points à anticiper avant de valider une ventilation industrielle en environnement chimique.
Pourquoi le traitement de surface impose-t-il des contraintes particulières ?
Une ligne de traitement de surface peut réunir plusieurs étapes successives : dégraissage, décapage, activation, dépôt électrolytique, anodisation, rinçages et séchage. Chacune de ces étapes présente une émissivité différente. De plus, la température, l’agitation mécanique ou pneumatique, le dégagement gazeux par électrolyse, la concentration du bain et la surface ouverte modifient fortement les émissions.
La démarche doit donc être menée bain par bain, y compris pour les rinçages. Un rinçage dit « mort » peut contenir les mêmes substances dangereuses que le bain précédent, à plus faible concentration. Par ailleurs, les pièces qui émergent et s’égouttent continuent également à émettre hors de la cuve.
Ainsi, l’objectif est double : protéger les opérateurs en captant le polluant avant sa dispersion dans l’atelier et garantir la durabilité de l’installation malgré l’humidité, les aérosols et les condensats corrosifs.
1. Identifier précisément les bains et les émissions
Avant de dimensionner le captage, il faut établir pour chaque cuve une fiche de fonctionnement à partir du procédé réel et des fiches de données de sécurité :
- produits, concentrations et contaminants éventuels ;
- températures minimale et maximale, agitation, électrolyse et insufflation d’air ;
- dimensions de la cuve, surface libre et hauteur de garde ;
- cadence, taille des pièces, vitesse d’immersion et temps d’égouttage ;
- nature des émissions : gaz ou vapeurs (par exemple HCl, HNO₃, HF ou NH₃), brouillards et aérosols acides ou alcalins, composés métalliques tels que Cr VI ou nickel, vapeur d’eau ;
- possibilité de dégagement d’hydrogène ou de formation accidentelle de gaz très toxiques en cas de mélange incompatible, par exemple chlore ou acide cyanhydrique.
Ainsi, ces données déterminent le niveau de confinement, le débit d’extraction, la nécessité de séparer certains effluents, le traitement éventuel de l’air rejeté et les matériaux à retenir. Par ailleurs, lorsqu’un dégagement inflammable est possible, l’analyse du risque d’explosion et le zonage ATEX doivent être réalisés spécifiquement ; le seul choix d’un plastique conducteur ne suffit pas à rendre l’installation conforme.
2. Prévoir une captation adaptée au process
Le captage doit intercepter les émissions au plus près du bain, dans leur trajectoire naturelle et avant qu’elles ne traversent la zone respiratoire de l’opérateur. Plus la zone est fermée, plus le débit nécessaire peut être maîtrisé. Ainsi, l’ordre de préférence est généralement le suivant : couvrir la cuve lorsque le procédé le permet, envelopper la zone émissive dans un capot ou un tunnel, puis utiliser un captage latéral sur les cuves qui doivent rester ouvertes.
Selon la largeur du bain, le captage latéral peut être unilatéral ou bilatéral. Le choix et le débit dépendent de la toxicité et de l’émissivité du bain, de la surface ouverte, de la hauteur de garde, des bords libres, de la position des opérateurs et des courants d’air perturbateurs. En revanche, une aspiration située seulement au-dessus d’un bain dangereux est à éviter : le panache peut traverser la zone respiratoire avant d’atteindre la hotte.
Enfin, les capots, couvercles et fentes d’aspiration doivent aussi tenir compte du passage des pièces, des ponts roulants, des éclaboussures et des besoins de maintenance. Un bon dispositif de captage ne doit pas être neutralisé au quotidien parce qu’il gêne l’exploitation.
3. Adapter le réseau de ventilation à l’environnement chimique
Le réseau doit conserver les débits prévus à chaque dispositif de captage, limiter les pertes de charge inutiles et rester équilibrable. Ainsi, le tracé, les diamètres, les longueurs, les coudes, les tés et les transitions doivent être pris en compte dans le calcul aéraulique, de même que les pertes de charge du laveur ou de tout autre traitement d’air.
De plus, les effluents incompatibles ne doivent pas être regroupés sans étude. En traitement de surface, on prévoit généralement des collecteurs distincts pour les acides, les bases, les bains chromiques et les bains cyanurés. Cette séparation évite les réactions dangereuses dans les gaines ou le laveur et facilite le choix du traitement adapté.
Enfin, le réseau doit être conçu pour les vapeurs, les aérosols et surtout les condensats réellement transportés. Les tronçons horizontaux sont disposés avec une pente vers des points de purge identifiés ; les points bas non drainés sont à proscrire. Des trappes de visite, piquages de mesure et possibilités de rinçage doivent être prévus aux endroits accessibles.
4. Choisir les matériaux selon le produit, la concentration et la température
Il n’existe donc pas de matériau universel. Le choix d’une gaine de ventilation industrielle ne se résume pas au mot « anticorrosion » : il faut croiser le produit chimique, sa concentration, la température maximale, la phase transportée (gaz, aérosol ou condensat), l’exposition extérieure, le risque de choc et les exigences incendie ou électrostatiques.
Les plages ci-dessous sont des plages indicatives d’utilisation en surface issues de la documentation LPA ; elles ne remplacent pas la vérification de compatibilité chimique pour le cas réel.
| Matériau | Plage indicative | Quand l’envisager / point de vigilance |
|---|---|---|
| PVC gris | 0 à +50 °C | Solution courante pour de nombreux effluents à température modérée. Tenue aux UV médiocre et fragilité accrue au froid ; à protéger ou à éviter en exposition extérieure durable. |
| PVC blanc | 0 à +50 °C | Propriétés proches du PVC gris, avec une meilleure tenue aux UV. Peut être préférable à l’extérieur si la compatibilité chimique est validée. |
| PPH | 0 à +80 °C | Polypropylène homopolymère pour des températures plus élevées et de nombreux milieux chimiques. Assemblage par soudage ; tenue UV à vérifier ou à protéger. |
| PPS / PPS-EL | 0 à +90 °C | Chez LPA : polypropylène difficilement inflammable ; version EL électroconductrice. À retenir selon l’analyse incendie/électrostatique, sans assimiler automatiquement PPS-EL à une conformité ATEX complète. |
| PEHD | −40 à +80 °C | Bonne tenue aux chocs, au froid et aux UV. Intéressant pour certaines installations extérieures, sous réserve de compatibilité chimique. |
| PVDF | −30 à +145 °C | Pour les sollicitations chimiques et thermiques les plus sévères. Bonne tenue aux UV et comportement difficilement inflammable, avec un coût supérieur à réserver aux besoins justifiés. |
Cependant, la concentration et la température peuvent inverser un choix. À titre d’exemple, la table de résistance chimique LPA classe le PVC, le PP, le PE et le PVDF résistants à l’acide sulfurique dilué à 40 °C. À 60 °C, le PVC devient conditionnel ; avec de l’acide sulfurique saturé à 80 °C, le PVC et le PE ne sont plus retenus alors que le PP et le PVDF restent résistants. Cet exemple ne vaut pas règle générale : chaque bain et chaque condensat doivent être vérifiés dans la table de résistance du fabricant.
Enfin, la vérification doit couvrir tout le chemin de l’effluent : gaines, brides, joints et mastics, registres, purge, volute et turbine du ventilateur, puis laveur éventuel. Selon le milieu, les joints pourront par exemple être en EPDM, FPM ou PTFE ; leur compatibilité doit être contrôlée au même titre que celle de la gaine.
5. Prévoir les pièces spécifiques autour de la ligne

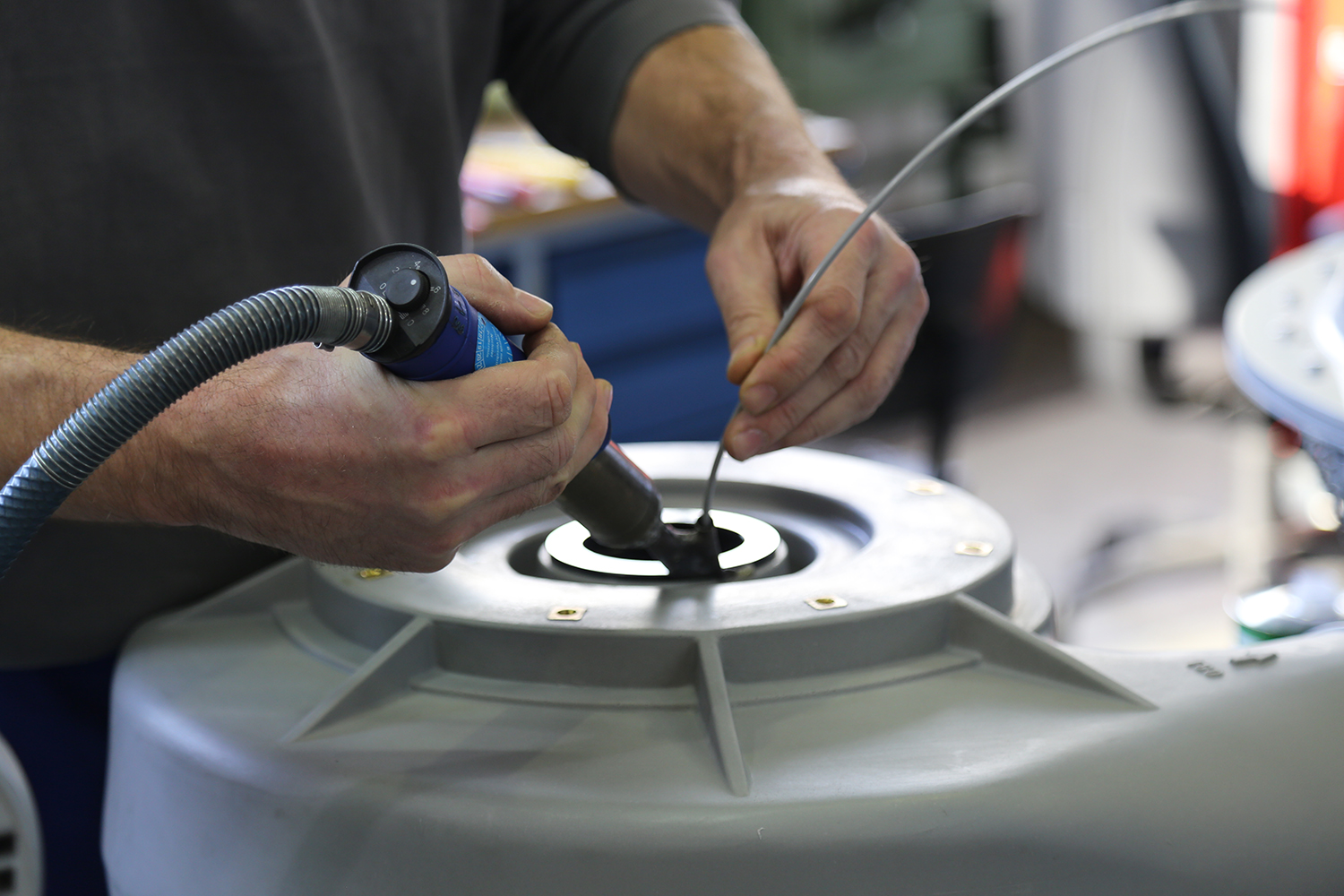

Une ventilation plastique industrielle performante ne se limite pas à des tronçons droits. Les pièces spéciales assurent la liaison entre la cuve, le captage, le réseau, le ventilateur et le traitement d’air, tout en respectant les contraintes d’encombrement.
Selon la ligne, la chaudronnerie plastique sur mesure peut comprendre :
- caissons de captage, fentes aspirantes, capots et couvercles de cuves ;
- transitions rectangulaires/circulaires et raccordements sur équipements existants ;
- tés, culottes, réductions, coudes, brides et manchettes ;
- trappes de visite, piquages de mesure, points de purge et dispositifs de rinçage ;
- pièces d’adaptation lors d’une modification de ligne ou du remplacement d’un ventilateur.
Ainsi, ces éléments doivent être dimensionnés pour ne pas créer de pertes de charge excessives, de zones de dépôt ou de poches de condensat. Leur matériau et leur assemblage doivent rester cohérents avec le reste du réseau.
Un réseau inaccessible est difficile à contrôler et à nettoyer. Dès la conception, il faut donc prévoir des trappes de visite, des piquages de mesure, des purges de condensats, des possibilités de rinçage et un accès sûr aux dispositifs de captage, registres, ventilateurs et laveurs.
À la réception, le dossier d’installation doit conserver le plan du réseau, les matériaux, les réglages des registres, les débits ou vitesses de référence aux captages, les pressions utiles et les performances du traitement d’air. Ainsi, ces valeurs servent de base aux contrôles périodiques.
Ensuite, la maintenance doit notamment suivre :
- les débits ou vitesses de captage et l’équilibrage des branches ;
- l’encrassement des fentes, gaines et organes de réglage ;
- la présence de condensats, l’état des purges et l’étanchéité des brides et joints ;
- l’état mécanique du ventilateur, ses vibrations et son niveau sonore ;
- le fonctionnement du laveur et des équipements de traitement d’air, lorsqu’ils sont présents.
Enfin, la fréquence dépend du procédé, de l’encrassement et de l’évaluation des risques. Une baisse de débit, une corrosion localisée ou une vibration anormale doit déclencher une recherche de cause, pas seulement un nouveau réglage du ventilateur.
7. Anticiper les évolutions du process
Une ligne de traitement de surface peut évoluer pendant sa durée d’exploitation : remplacement d’un produit, hausse de concentration ou de température, ajout d’une cuve, modification des pièces, augmentation de cadence ou changement du traitement d’air. Une réserve de place et des raccordements démontables peuvent faciliter l’adaptation future ; toutefois, une simple dérivation supplémentaire ne garantit jamais le débit nécessaire.
Avant toute modification, il faut donc réexaminer :
- la nature et le débit des émissions ;
- le dispositif et le débit de captage nécessaires ;
- la compatibilité des gaines, joints, ventilateur et laveur ;
- l’équilibrage de l’ensemble du réseau et la compensation d’air ;
- la capacité du ventilateur et du traitement d’air ;
- les risques de mélange incompatible, d’incendie ou d’explosion.
Enfin, la mise à jour du dossier d’installation et de l’évaluation des risques doit accompagner toute modification du process.
Les erreurs les plus fréquentes à éviter en environnement chimique
- Choisir uniquement le ventilateur sans caractériser les émissions ni calculer le réseau.
- Installer une hotte haute au-dessus d’un bain dangereux alors que le panache traverse la zone respiratoire.
- Regrouper des effluents acides, basiques, chromiques ou cyanurés sans étude de compatibilité.
- Retenir du PVC par défaut sans vérifier la concentration, la température, les condensats et l’exposition aux UV.
- Oublier la compensation d’air, les points de mesure, les purges ou les accès de maintenance.
- Ajouter une cuve sans recalculer l’équilibrage, le ventilateur et le traitement d’air.
Checklist : les points à vérifier avant de valider le projet
Avant de valider une installation de ventilation industrielle en traitement de surface, vérifiez notamment que :
- chaque bain, rinçage et phase d’égouttage a été caractérisé ;
- les gaz, vapeurs, brouillards, aérosols et éventuels risques ATEX ont été identifiés ;
- le type de captage est placé au plus près de la source et compatible avec l’exploitation ;
- les débits et pertes de charge ont été calculés pour l’ensemble du réseau ;
- les effluents incompatibles sont séparés ;
- le matériau des gaines, joints, ventilateurs et pièces spéciales est validé pour le produit, la concentration et la température ;
- les condensats, purges, rinçages, trappes de visite et points de mesure sont prévus ;
- l’air extrait est compensé sans perturber le captage ;
- les valeurs de référence et le programme de maintenance sont documentés ;
- les évolutions prévisibles du process ont été intégrées.
Comment LPA accompagne les projets en traitement de surface ?
LPA conçoit et réalise des réseaux de ventilation industrielle en PVC gris ou blanc, PPH, PPS, PE/PEHD, PVDF et, lorsque l’analyse l’exige, en matériaux électroconducteurs PPS-EL ou PE-EL. Le choix est défini à partir de la compatibilité chimique, de la température, des contraintes mécaniques et de l’environnement d’installation.
Selon le projet, l’accompagnement peut couvrir les dispositifs de captage, les gaines circulaires ou rectangulaires, les pièces de chaudronnerie plastique sur mesure, les ventilateurs anti-corrosion, la pose, la mise en service et la maintenance.
Ainsi, cette approche globale permet de conserver une cohérence entre le process, l’aéraulique, les matériaux et les conditions d’exploitation.
FAQ sur la ventilation industrielle en traitement de surface
Pourquoi capter les vapeurs au plus près des bains ?
Un captage proche de la source intercepte le polluant avant sa dispersion dans l’atelier et avant son passage dans la zone respiratoire. De plus, il est généralement plus efficace et demande moins d’air qu’une hotte éloignée ou que la seule ventilation générale.
Quels matériaux utiliser en environnement corrosif ?
Le choix dépend du produit, de sa concentration, de la température, des aérosols et condensats, de l’exposition extérieure et des contraintes incendie ou électrostatiques. Ainsi, le PVC peut convenir à de nombreux effluents modérés jusqu’à environ 50 °C en usage de surface ; le PPH ou le PPS permettent de viser des températures plus élevées, le PEHD offre une bonne tenue au froid et aux chocs, tandis que le PVDF répond aux cas chimiques ou thermiques les plus sévères. La table de résistance du fabricant reste indispensable.
Pourquoi séparer certains réseaux d’extraction ?
Le mélange de certains effluents peut provoquer une réaction dangereuse, produire un gaz toxique ou rendre le traitement d’air inefficace. Par conséquent, des collecteurs distincts sont généralement prévus pour les acides, les bases, les bains chromiques et les bains cyanurés, après analyse du process.
Comment faciliter la maintenance du réseau ?
Les équipements et les zones sensibles doivent rester accessibles. De plus, les plans, références et matériaux installés doivent être documentés puis mis à jour lorsque la ligne évolue.
Conclusion
Une ventilation industrielle fiable en traitement de surface se construit bain par bain. Ainsi, le captage à la source, le calcul du réseau, la séparation des effluents, la compatibilité des matériaux et la gestion des condensats sont indissociables.
De plus, le PVC, le PP, le PEHD ou le PVDF ne se choisissent pas par habitude : le bon matériau est celui qui reste compatible avec le produit, la concentration, la température et la phase transportée sur toute la durée d’exploitation.
Enfin, des accès de maintenance, des points de mesure et des valeurs de référence permettent de vérifier dans le temps que l’installation conserve ses performances, y compris après une évolution du process.
