Gaine PVC industrielle : choisir une solution adaptée à la ventilation
Dans un réseau de ventilation industrielle, le choix d’une gaine PVC ne se limite pas à son diamètre ou à son prix. Le conduit doit être compatible avec l’air transporté, les conditions d’exploitation et les contraintes d’implantation. Il doit également s’intégrer à l’ensemble du réseau, depuis les points de captage jusqu’au ventilateur et, le cas échéant, au dispositif de traitement d’air.
Selon l’environnement, les gaines peuvent être exposées à l’humidité, à des vapeurs chimiques, à des aérosols ou à des condensats corrosifs. Ainsi, un matériau adapté à une installation ne conviendra pas nécessairement à une autre.
Le PVC constitue une solution pertinente pour de nombreux réseaux de ventilation à température modérée, sous réserve de vérifier sa compatibilité avec les effluents réellement transportés. Cependant, le choix du matériau ne suffit pas : la géométrie du réseau, les raccordements, les pertes de charge et les possibilités de maintenance doivent également être pris en compte.

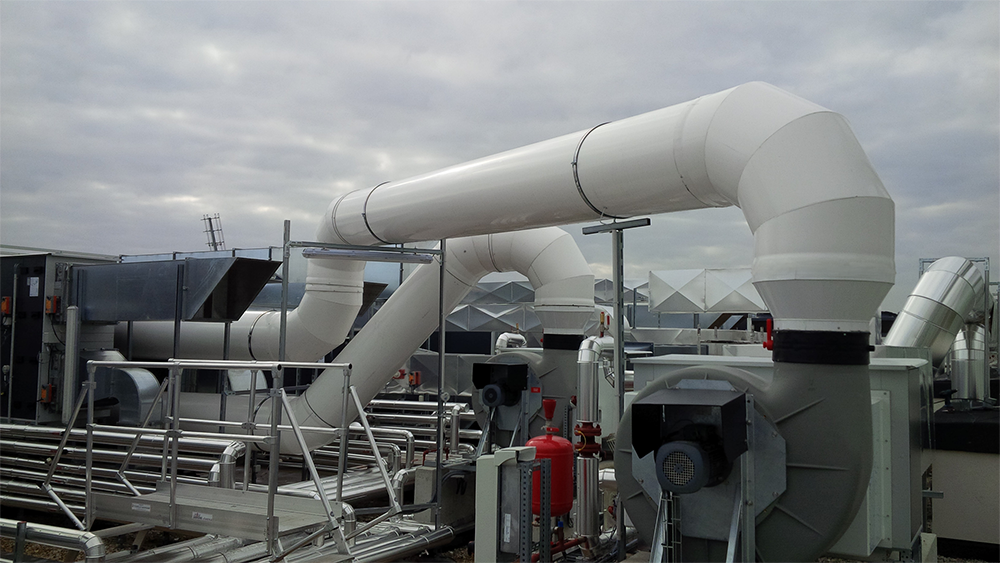

LPA conçoit, fabrique et réalise des réseaux de ventilation plastique adaptés aux contraintes industrielles. L’entreprise intervient aussi bien sur des installations complètes que sur des besoins de gaines, de pièces spécifiques ou d’adaptation de réseaux existants.
À quoi sert une gaine PVC dans un réseau de ventilation industrielle ?
Une gaine PVC industrielle assure le transport de l’air extrait entre les dispositifs de captage, le ventilateur et le point de rejet ou de traitement. Elle fait partie d’un réseau composé de conduits, coudes, tés, réductions, transitions, registres et accessoires.
Son rôle est donc directement lié au fonctionnement aéraulique de l’installation. Le tracé, les diamètres, les longueurs et les changements de direction influencent les pertes de charge. Par conséquent, une modification de réseau doit être étudiée en tenant compte des débits attendus et des caractéristiques des équipements existants.
En environnement corrosif, la gaine doit également conserver une tenue adaptée aux substances transportées. Les raccords, soudures et autres composants exposés doivent présenter une compatibilité cohérente avec celle du conduit.
LPA propose des gaines circulaires ou rectangulaires, des accessoires et des pièces de chaudronnerie plastique sur mesure. Cette diversité permet de répondre aux contraintes d’un réseau complet, mais aussi de réaliser un raccordement ou une adaptation spécifique sur une installation existante.
Dans quels environnements industriels le PVC peut-il être pertinent ?
Le PVC peut être utilisé dans de nombreux environnements où l’air extrait présente des contraintes chimiques ou une humidité importante, lorsque ses caractéristiques sont compatibles avec l’application.
Il peut notamment être envisagé pour certains réseaux de ventilation dans l’industrie chimique, le traitement de surface, les stations d’épuration ou d’autres installations soumises à des atmosphères corrosives.
Dans une ligne de traitement de surface, par exemple, les gaines peuvent transporter des vapeurs ou des aérosols issus des bains. Le choix du matériau dépend alors des produits utilisés, de leurs concentrations, de la température et des condensats susceptibles de se former dans le réseau.
De même, dans une station d’épuration, certaines parties du réseau peuvent être exposées à des atmosphères humides et agressives. Le matériau doit donc être sélectionné selon les caractéristiques réelles de l’air extrait, et non uniquement selon le secteur d’activité.
Le PVC ne constitue toutefois pas une réponse universelle. Lorsque les contraintes chimiques, thermiques ou mécaniques l’exigent, d’autres matières plastiques peuvent être plus adaptées.
Les critères à vérifier avant de choisir une gaine PVC industrielle
Nature de l’air et compatibilité chimique
La nature de l’effluent constitue le premier critère de sélection. Il faut notamment prendre en compte les produits chimiques présents, leurs concentrations, la température et les phases transportées : gaz, vapeurs, aérosols ou condensats.
En effet, la résistance d’un matériau peut varier sensiblement selon ces paramètres. Un produit dilué à température modérée ne présente pas nécessairement les mêmes contraintes qu’une solution concentrée ou chauffée.
La vérification doit également couvrir les éléments associés à la gaine : brides, joints, mastics, registres, purges et autres composants exposés. Selon le milieu, différents matériaux d’étanchéité peuvent être envisagés, à condition de contrôler leur compatibilité.
Cette analyse permet de conserver une cohérence sur l’ensemble du chemin de l’air, plutôt que de sélectionner chaque composant indépendamment.
Température et conditions d’exploitation
Selon notre notice que vous retrouverez dans la section « Documentation » de notre site internet, les PVC gris et blanc présentent une plage indicative de température d’utilisation de 0 à +50 °C. Cette indication ne remplace cependant pas la vérification de compatibilité chimique pour le cas réel.
La température maximale du flux, les variations de fonctionnement et la présence éventuelle de condensats doivent être prises en compte. De plus, certaines conditions peuvent conduire à envisager un autre matériau, notamment lorsque les températures deviennent plus élevées.
Implantation et contraintes mécaniques
Le choix d’une gaine de ventilation industrielle dépend également de son environnement d’installation.

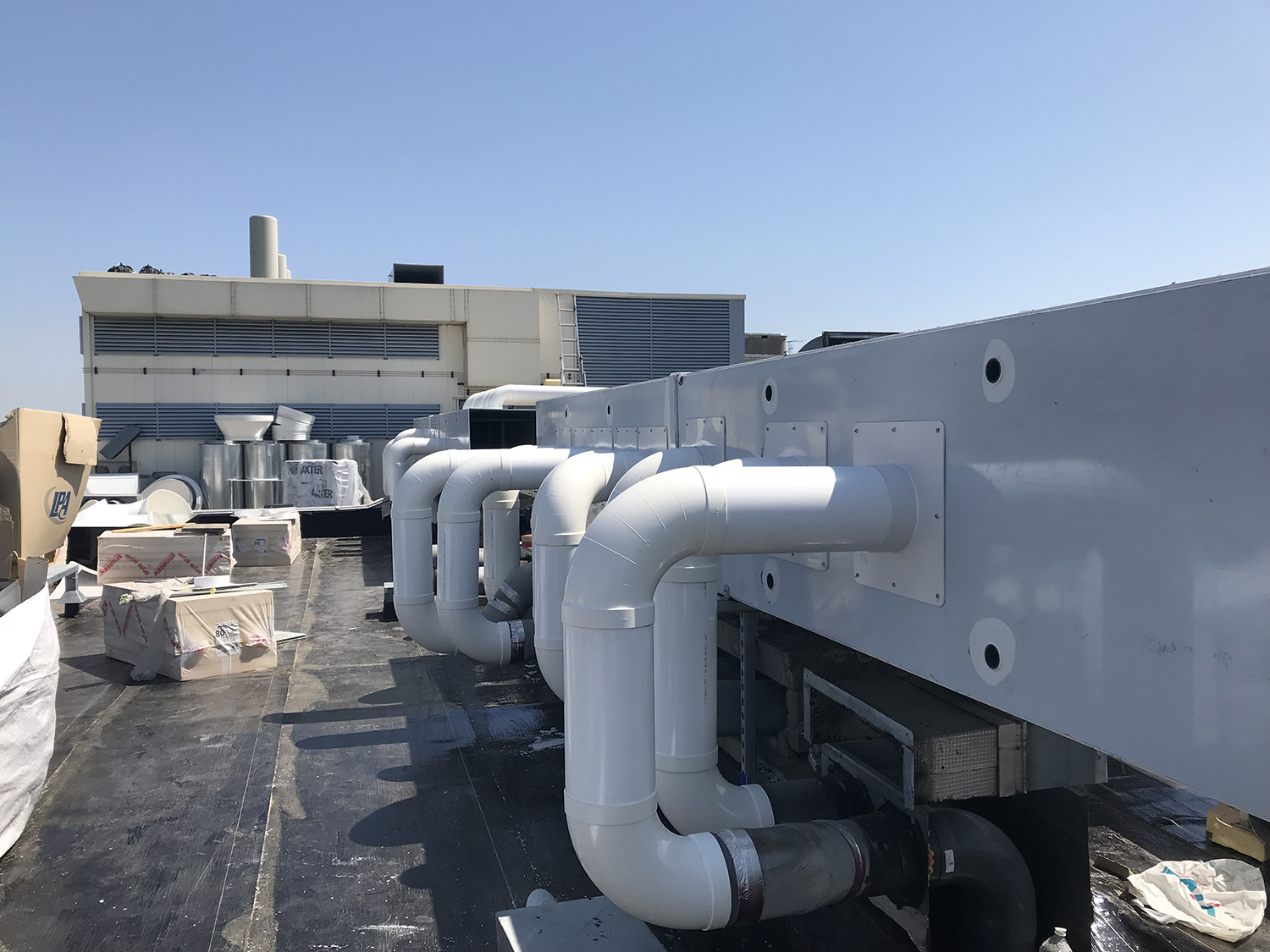

Une pose extérieure peut exposer le réseau aux UV, au froid et aux intempéries. Les risques de choc, les contraintes de supportage et l’accessibilité doivent aussi être considérés.
Le PVC blanc présente une meilleure tenue aux UV que le PVC gris dans la documentation LPA. Néanmoins, cette caractéristique ne dispense pas de vérifier la compatibilité chimique et les autres contraintes du projet.
PVC gris, PVC blanc : quand envisager une autre matière plastique ?
Il n’existe pas de matériau universel pour la ventilation industrielle en environnement corrosif. Le choix doit croiser la nature de l’effluent, sa concentration, la température, l’exposition extérieure et les contraintes mécaniques.
Les plages ci-dessous sont indicatives et issues de la documentation LPA. Elles ne constituent pas des limites de compatibilité garanties pour toutes les applications.
| Matériau | Plage indicative de température d’utilisation | Quand l’envisager / point de vigilance |
|---|---|---|
| PVC gris | 0 à +50 °C | Solution courante pour de nombreux effluents à température modérée. Tenue aux UV limitée et fragilité accrue au froid. |
| PVC blanc | 0 à +50 °C | Propriétés proches du PVC gris, avec une meilleure tenue aux UV. Compatibilité chimique à valider. |
| PP/PPH | 0 à +80 °C | Polypropylène homopolymère adapté à de nombreux milieux chimiques et à des températures plus élevées. |
| PPS | 0 à +90 °C | Polypropylène difficilement inflammable, adapté aux réseaux de ventilation soumis à des exigences de réaction au feu. Bonne résistance chimique. |
| PPS-EL | 0 à +90 °C | Version difficilement inflammable et électroconductrice, à privilégier en atmosphère explosible (ATEX) pour évacuer les charges électrostatiques. Mise à la terre et conformité globale de l’installation à valider. |
| PE/PEHD | −40 à +80 °C | Bonne tenue aux chocs, au froid et aux UV, sous réserve de compatibilité chimique. |
| PVDF | −30 à +145 °C | À envisager pour les sollicitations chimiques ou thermiques les plus sévères, lorsque le besoin le justifie. |
La concentration et la température peuvent modifier le choix. Par exemple, la table de résistance chimique LPA indique que le PVC, le PP, le PE et le PVDF sont résistants à l’acide sulfurique dilué à 40 °C. À 60 °C, le PVC devient conditionnel. Avec de l’acide sulfurique saturé à 80 °C, le PVC et le PE ne sont plus retenus, tandis que le PP et le PVDF restent classés résistants.
Cet exemple illustre la méthode de sélection, mais ne constitue pas une prescription générale. Chaque effluent et chaque condensat doivent être vérifiés dans la table de résistance du fabricant.
LPA travaille notamment le PVC gris ou blanc, le PPH, le PPS, le PE/PEHD et le PVDF. Selon l’analyse du projet, des matériaux électroconducteurs peuvent également être envisagés. Leur emploi ne suffit toutefois pas, à lui seul, à établir la conformité ATEX d’une installation.

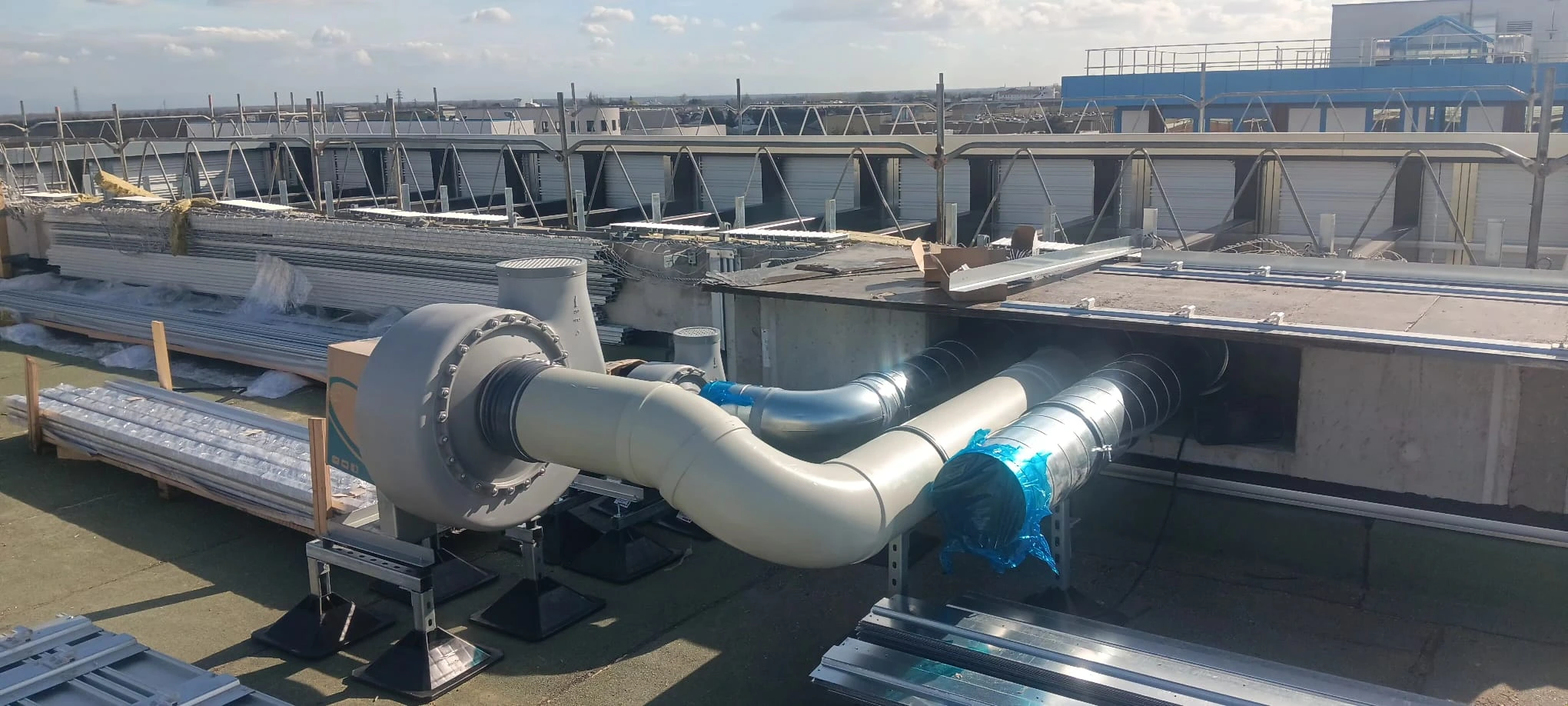

Gaines, raccords et pièces spécifiques : penser le réseau complet
Une ventilation plastique industrielle ne se limite pas à des tronçons droits. Les pièces spéciales assurent la liaison entre les dispositifs de captage, les gaines, le ventilateur et les autres équipements, tout en respectant les contraintes d’encombrement.
Selon le projet, la chaudronnerie plastique sur mesure peut comprendre des coudes, tés, culottes, réductions, transitions rectangulaires/circulaires, brides, manchettes, caissons ou raccordements spécifiques. Des trappes de visite, piquages de mesure et points de purge peuvent également être prévus lorsque l’installation le nécessite.
Ces éléments doivent être conçus de manière cohérente avec le réseau, afin de limiter les pertes de charge inutiles, les zones de dépôt et les poches de condensat.
Adapter un réseau existant
Lorsqu’un équipement est ajouté ou remplacé, les dimensions et les raccordements disponibles ne correspondent pas toujours aux composants standards.
La fabrication sur mesure permet alors de réaliser une transition, un raccord ou une pièce d’adaptation correspondant à la configuration du site. De même, un élément plastique endommagé peut, selon son état et sa fonction, faire l’objet d’une réparation, d’une modification ou d’une reproduction.
Cette capacité de chaudronnerie constitue une valeur ajoutée de LPA pour les installations existantes : elle permet d’étudier une intervention ciblée, sans considérer systématiquement qu’un réseau complet doit être remplacé.
Les points à ne pas négliger lors de l’intégration d’une gaine PVC
Le matériau ne doit pas être retenu sans vérification des conditions réelles d’utilisation. En particulier, la concentration, la température et la présence de condensats peuvent rendre un choix inadapté.
Le réseau doit également conserver les débits prévus. Ainsi, l’ajout d’un tronçon, d’un coude ou d’une dérivation doit être étudié en tenant compte des pertes de charge et de l’équilibrage de l’installation.
Par ailleurs, les condensats doivent pouvoir être évacués lorsque leur formation est possible. Les points bas non drainés et les zones difficiles d’accès peuvent compliquer l’exploitation et la maintenance.
Enfin, les raccordements et les pièces spécifiques doivent rester accessibles pour les contrôles, le nettoyage ou les opérations de remplacement. Ces contraintes sont particulièrement importantes dans les installations où le réseau est intégré à un process ou à un bâtiment déjà équipé.
Quelles informations transmettre pour un projet de gaines PVC industrielles ?
Une demande de chiffrage peut être préparée à partir des données disponibles sur l’installation et sur l’air à transporter.
Les informations les plus utiles concernent notamment la nature des effluents, les produits et concentrations connus, la température, les débits prévus, les dimensions du réseau et les contraintes d’implantation.
Pour une installation existante, les plans, photos, références des équipements et caractéristiques des gaines en place permettent de mieux comprendre le besoin. Il est également utile de préciser les raccordements à conserver, les pièces à remplacer et les éventuelles contraintes d’accès.
Lorsque le projet concerne une modification de process, les évolutions prévues doivent être indiquées : ajout d’un équipement, changement de produit, augmentation de température ou modification des besoins d’extraction.
Enfin, le périmètre attendu doit être clairement défini : fourniture de gaines, accessoires, fabrication de pièces spécifiques, pose ou intervention sur un réseau complet.
Ces éléments permettent à LPA d’étudier la demande sur la base des données du projet et de proposer une solution cohérente avec l’application.
Comment LPA accompagne un projet de ventilation PVC industrielle ?
LPA accompagne les industriels, bureaux d’études, intégrateurs et contractants généraux dans leurs projets de ventilation plastique en environnement corrosif.
Selon le périmètre, l’intervention peut couvrir les gaines circulaires ou rectangulaires, les raccords et accessoires, les pièces de chaudronnerie plastique sur mesure, les ventilateurs anti-corrosion, la pose et la maintenance.
La fabrication de pièces spécifiques permet notamment d’adapter les réseaux aux contraintes du bâtiment, du process et des équipements existants. De plus, la maîtrise de plusieurs matières plastiques permet d’étudier le matériau le plus cohérent avec les conditions d’exploitation.
LPA intervient sur la base des données techniques du projet et des contraintes réelles du site. Cette approche permet de conserver une cohérence entre le réseau, les matériaux, les équipements de ventilation et les besoins d’exploitation.
Pour une création, une modification ou un remplacement de gaines, l’entreprise peut ainsi accompagner la définition du périmètre de fourniture et la réalisation des éléments nécessaires au projet.
Conclusion
Le choix d’une gaine PVC industrielle doit être réalisé à partir de l’air réellement transporté et des contraintes du réseau. La compatibilité chimique, la température, les condensats, l’implantation et les caractéristiques aérauliques sont donc indissociables.
Le PVC peut convenir à de nombreuses applications de ventilation industrielle à température modérée. Cependant, lorsque les conditions l’exigent, d’autres matières plastiques doivent être envisagées.
Enfin, les raccordements, les pièces spécifiques et les possibilités de maintenance doivent être intégrés dès le projet afin de conserver une installation cohérente et exploitable dans le temps.
LPA accompagne ces besoins avec des réseaux de ventilation plastique, des accessoires et des pièces fabriquées sur mesure, de la fourniture à la pose selon le projet.
Vous avez un réseau à créer, une gaine à remplacer ou une pièce spécifique à adapter ? Transmettez-nous vos plans, photos ou contraintes techniques pour échanger sur votre installation.
