Chaudronnerie plastique : quelles solutions pour fabriquer une pièce industrielle sur mesure ?
Dans l’industrie, les composants disponibles sur catalogue ne répondent pas toujours aux dimensions, aux formes ou aux contraintes particulières d’un projet. Une cuve, un bac, du réseau ou une pièce de raccordement peut nécessiter une géométrie spécifique, difficile à obtenir avec des références standard.
À partir d’un plan existant, d’un cahier des charges ou simplement d’un besoin technique, LPA étudie la faisabilité de la pièce et accompagne ses clients dans la définition de la solution adaptée grâce à son savoir-faire en chaudronnerie plastique sur mesure.
Cette fabrication peut concerner une pièce unique, un prototype ou une série destinée à la ventilation ou à d’autres secteurs industriels.
La qualité du résultat dépend toutefois des informations disponibles avant la fabrication. Fonction de la pièce, dimensions, matière, conditions d’utilisation ou encore quantité souhaitée : voici les principaux éléments à définir pour préparer un projet de chaudronnerie plastique.
Quels types de pièces peuvent être fabriqués en chaudronnerie plastique ?
La chaudronnerie plastique permet de produire des équipements dont les dimensions et la géométrie sont définies selon les besoins du projet. La forme, la taille et la complexité des réalisations peuvent donc varier en fonction de leur utilisation et des contraintes communiquées.
Selon les besoins, LPA peut fabriquer :
- une pièce unitaire ;
- un prototype, y compris de grande taille ;
- une petite ou moyenne série ;
- une production en plus grande quantité ;
- un équipement plastique complexe ou présentant des dimensions particulières.
Les matières plastiques sont notamment appréciées dans l’industrie pour leur légèreté, leur étanchéité ainsi que leur résistance aux chocs et à la corrosion. Ces propriétés doivent néanmoins être évaluées en fonction des conditions réelles d’utilisation de chaque pièce.
Cuves, bacs et citernes
Les cuves, les bacs et les citernes font partie des équipements pouvant être réalisés en matières thermoplastiques.
Leur fabrication nécessite de définir précisément leurs dimensions, leur géométrie, leur capacité ainsi que l’emplacement des ouvertures et des raccordements. Ces différentes données doivent apparaître dans les plans ou les spécifications transmis au fabricant.
Les conditions d’utilisation doivent également être précisées. Une pièce destinée à être exposée à un produit chimique, à une certaine température ou à un environnement extérieur ne sera pas nécessairement fabriquée dans la même matière qu’un équipement utilisé dans des conditions différentes.

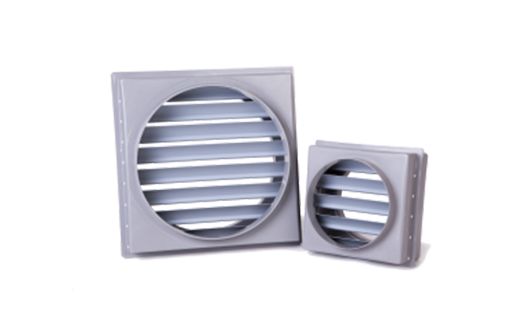

Gaines, réseaux et pièces spéciales pour la ventilation industrielle
La chaudronnerie plastique intervient également dans la fabrication de gaineries réseaux et de produits destinés à la ventilation industrielle, tels que des accessoires et raccordements classiques mais également des pièces plus spécifiques : plénums, cheminées, pièces de raccordement spéciales, anneaux de Pouyès, capotages ou autres pièces spécifiques.
Les pièces réalisées sur mesure permettent notamment de répondre aux contraintes de dimensions et de configuration d’un projet lorsque les composants standard ne conviennent pas.
Leur fabrication peut s’inscrire dans la réalisation de réseaux de ventilation industrielle en plastique. La géométrie, les dimensions et les raccordements doivent alors respecter les caractéristiques techniques prévues pour le réseau concerné.
Ces éléments s’intègrent dans un ensemble aéraulique plus global pouvant également comprendre des équipements tels que des ventilateurs industriels. LPA intervient ainsi aussi bien sur la fabrication des composants plastiques du réseau que sur les équipements nécessaires à la captation, au transport et à l’extraction de l’air.
Pièces industrielles complexes ou techniques
La fabrication sur plans permet également de réaliser des pièces aux formes plus complexes, qui ne correspondent pas nécessairement à une référence disponible sur catalogue.
Selon la nature de la réalisation, la fabrication peut faire appel à différentes opérations de découpe, usinage, pliage, formage, soudage et assemblage des matières thermoplastiques. Le parc machines et les équipements de l’atelier permettent à LPA de réaliser aussi bien des pièces unitaires et prototypes que des fabrications répétitives.
Ces différents savoir-faire permettent notamment de réaliser des pièces présentant des formes particulières, des raccordements spécifiques ou des dimensions importantes, à partir des plans ou des caractéristiques techniques définies avec le client.
Comment définir précisément la pièce à fabriquer ?
Avant de lancer une fabrication, il est nécessaire de définir clairement la fonction attendue de la pièce. Cette première étape permet d’identifier les caractéristiques qui devront apparaître dans les plans et dans la demande.
Plusieurs questions peuvent être examinées :
- À quoi la pièce est-elle destinée ?
- Dans quel environnement sera-t-elle utilisée ?
- Quelles sont les dimensions disponibles ?
- Doit-elle être raccordée à d’autres équipements ?
- Sera-t-elle exposée à des produits chimiques ?
- Quelle sera sa température d’utilisation ?
- Sera-t-elle installée à l’intérieur ou à l’extérieur ?
- Combien d’exemplaires sont nécessaires ?
Ces informations permettent de mieux comprendre les contraintes du projet et d’orienter le choix de la matière ainsi que les techniques de fabrication.
Comment choisir la matière thermoplastique adaptée ?
Le choix de la matière constitue une étape déterminante dans un projet de chaudronnerie plastique. Deux pièces présentant une géométrie identique peuvent nécessiter des matériaux différents si leurs conditions d’utilisation ne sont pas les mêmes.
Plusieurs paramètres doivent être pris en compte :
- la fonction de la pièce ;
- la nature du milieu auquel elle sera exposée ;
- la présence éventuelle de produits chimiques ;
- la concentration de ces produits ;
- la température d’utilisation ;
- l’exposition intérieure ou extérieure ;
- les contraintes mécaniques ;
- la méthode d’assemblage envisagée.
La résistance chimique ne peut pas être évaluée à partir du seul nom d’un produit. Elle peut évoluer selon sa concentration, sa température et les conditions réelles de contact.
Les matières thermoplastiques ne présentent pas toutes les mêmes caractéristiques en matière de résistance chimique, de tenue mécanique, de température d’utilisation ou d’exposition aux UV. Le choix doit donc être réalisé en fonction de l’ensemble des contraintes du projet.
LPA travaille différentes matières thermoplastiques : le PP, le PE, le PVC, le PVDF ainsi que des matériaux spécifiques tels que le PPS-EL, selon les applications et les contraintes rencontrées.
Le choix du matériau peut ainsi être adapté à la nature des produits en contact avec la pièce, à leur concentration et leur température, mais également aux contraintes mécaniques, à l’environnement d’installation et aux exigences propres au process industriel.
Lorsque la matière n’est pas définie par le client, LPA peut l’accompagner dans l’identification de la solution adaptée à son application et aux conditions réelles d’utilisation.
Quelles informations doivent apparaître sur le plan ?
Le plan constitue la principale référence utilisée pour fabriquer la pièce. Il doit permettre d’en comprendre la forme, les dimensions et les différentes caractéristiques.
Selon la réalisation demandée, il peut notamment préciser :
- les dimensions générales ;
- les épaisseurs ;
- la forme de la pièce ;
- les diamètres ou sections ;
- la position des ouvertures ;
- les raccordements nécessaires ;
- les perçages ;
- les éléments à assembler ;
- les éventuelles contraintes de finition ;
- la matière prévue, lorsqu’elle a déjà été déterminée.
La précision du plan limite les incertitudes lors de la préparation et de l’assemblage. Elle facilite également les échanges préalables à la fabrication, notamment lorsque certains éléments doivent être confirmés ou complétés.
Adapter un réseau existant
Lorsqu’un équipement est ajouté ou remplacé, les dimensions et les raccordements disponibles ne correspondent pas toujours aux composants standards.
La fabrication sur mesure permet alors de réaliser une transition, un raccord ou une pièce d’adaptation correspondant à la configuration du site. De même, un élément plastique endommagé peut, selon son état et sa fonction, faire l’objet d’une réparation, d’une modification ou d’une reproduction.
Cette capacité de chaudronnerie constitue une valeur ajoutée de LPA pour les installations existantes : elle permet d’étudier une intervention ciblée, sans considérer systématiquement qu’un réseau complet doit être remplacé.
De la pièce unique à la fabrication en série
La chaudronnerie plastique de LPA ne se limite pas à un seul volume de production. La fabrication peut être organisée en fonction du nombre d’exemplaires demandé et de la nature du projet.
La pièce unitaire
Une fabrication unitaire répond à un besoin précis pour lequel aucun composant standard ne correspond aux dimensions ou aux caractéristiques attendues.
Le plan sert alors de référence pour produire un exemplaire conforme à la définition technique transmise.
Le prototype
Le prototype permet de concrétiser une pièce spécifique avant une éventuelle production en série. Il peut également constituer la réalisation finale lorsque le projet concerne un équipement unique.
LPA dispose notamment des moyens nécessaires pour fabriquer des prototypes de grande taille.
Lorsque plusieurs exemplaires identiques sont nécessaires, la fabrication peut être organisée en série.
Les opérations de préparation et d’assemblage sont reproduites en conservant les mêmes spécifications. Cette organisation permet de répondre aussi bien à des besoins en petite ou moyenne série qu’à des volumes plus importants.
Quelles informations transmettre lors de la demande ?
Une demande suffisamment documentée facilite la compréhension du besoin et l’analyse de sa faisabilité.
Pour présenter un projet de chaudronnerie plastique, il est utile de transmettre :
- le plan de la pièce ;
- la quantité souhaitée ;
- son application ;
- les conditions dans lesquelles elle sera utilisée ;
- la matière envisagée, si elle a déjà été définie ;
- la nature et la température des éventuels produits en contact ;
- les ouvertures ou raccordements nécessaires ;
- les éventuelles contraintes de forme ou de finition.
Lorsque certaines informations restent à préciser, elles peuvent être identifiées lors des échanges préalables à la fabrication. Le choix final doit cependant s’appuyer sur des données suffisamment complètes pour sélectionner la matière et les techniques d’exécution adaptées.
Vous avez un besoin en pièce plastique sur mesure, avec ou sans plan ?
Contactez LPA pour présenter votre besoin, les caractéristiques attendues et la quantité souhaitée.
Une fabrication sur plans pour différents secteurs industriels
La chaudronnerie plastique permet de fabriquer des équipements destinés à différents environnements professionnels, notamment dans les secteurs industriels, chimiques ou pharmaceutiques.
La diversité des applications nécessite de maîtriser plusieurs techniques et de travailler avec différentes matières thermoplastiques. La fabrication sur plans apporte la souplesse nécessaire pour produire aussi bien une pièce simple qu’un ensemble plus complexe.
Implanté à Richwiller, en Alsace, l’atelier de LPA fabrique des pièces plastiques sur mesure, livrées en France et à l’international.
Confier la fabrication de ses pièces plastiques à LPA
La préparation d’un projet de chaudronnerie plastique repose sur une définition technique précise. La fonction de la pièce, ses dimensions, la matière utilisée, ses conditions d’utilisation et le nombre d’exemplaires souhaité doivent être identifiés avant la fabrication.
Grâce à son atelier, à son parc de machines et à ses professionnels formés aux différentes techniques d’exécution, LPA réalise des pièces plastiques sur plans pour la ventilation et différents secteurs industriels.
Pièce unique, prototype ou fabrication en série : chaque demande est étudiée à partir des informations et des spécifications transmises.
Vous avez une pièce plastique à fabriquer ?
Plan existant, cahier des charges ou besoin à définir : transmettez-nous les caractéristiques de votre projet. L’équipe LPA étudiera avec vous la faisabilité, le choix de la matière et la solution de fabrication adaptée.
